당사에서는 새롭게 Qdmp 판정(Q Dumping)이라 불리는 시험 방법을 개발했습니다. 이 시험은 파형의 ‘면적’을 이용해 마스터 파형과 테스트 파형의 차이를 비교하여 제품의 양품을 정확히 판정하는 기술입니다. 전문 지식이 없어도 쉽게 이해하실 수 있도록 본 페이지에서 그 원리를 소개합니다.

■ Qdmp판정이란?
Qdmp 판정은 측정된 파형의 일부(판정 범위)에 대해,
・마스터파형의 면적
・테스트파형의 면적
을 각각 계산하여 양자를 비교함으로써 좋고 나쁨을 판단하는 방법입니다. 시간축 방향(좌우)에 다소 차이가 있어도 파형 자체의 크기를 동일한 판정 구간에서 비교할 수 있다는 점이 특징입니다.

■ 1차 피크가 어긋나도 바르게 판정할 수 있는 이유
시험기의 사양상, 드물게 1차 피크만 파형의 위치가 어긋나는 경우가 있습니다. 이 어긋남이 있으면 기존 방식에서는 오판정이 발생하는 경우가 있었습니다.

그러나 Qdmp 판정에서는 판정구간을 자동으로 보정하여 후속 파형이 일치하면 시험품을 양품으로 판정할 수 있습니다.

■ 마스터파형과 테스트파형의 비교예

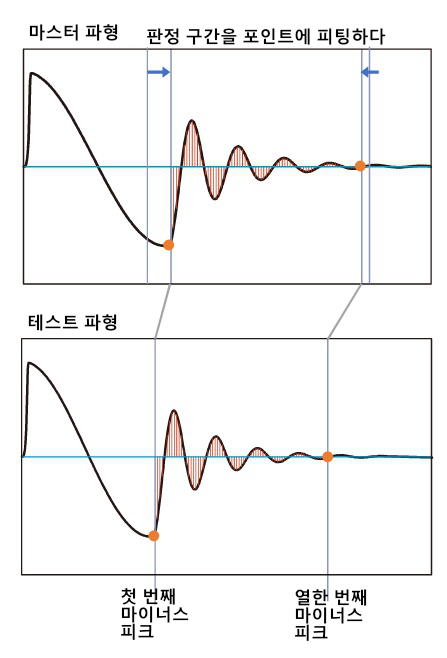

Qdmp판정 설명도

위 그림과 같이 마스터 파형과 테스트 파형을 비교하여 판정 구간 내의 면적 차이로 판정을 수행합니다.
