局部放电检测仪　DWX 系列

DWX-05PD

实现了线圈内部的局部放电检测！

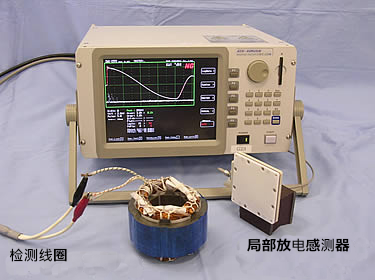

微波感应器 ＋ 匝间短路检测仪

通过高速启动的麦种浪涌波形用窄屏平面微博接收器的超高灵敏度检测出在线圈内部产生局部放电的电磁波。 在原有的层间短路测试中再增加线圈内部的局部放电检测功能。是一款具高科技及操作简单，实用于一身的划时代线圈检测仪器。

特点

  • 通过电磁波可直接检测出测试线圈内部的局部放电
  • 通过窄频平面接收器可检测出由于局部放电引起的高周波信号
  • 附近设置微波感应器，实现了高感度局部放电测试
  • 测试回路不容易受到影响・操作简单・方便用于量产化生产线
  • 可实现局部放电自动化
  • 可对已持有的匝间短路检测仪进行改造追加此功能 局部放电检测传感器（微波传感器模块）可以改装到已安装的脉冲绕组检测仪（DWX系列）作为选件
  • 功能便利，提高了作业效率 对局部放电评价测试来说，具备所需的便利技能，能够使作业效率提高。 局部放电发生电压（PDIV）・熄灭电压（PDEV），放电等级（PDpeak），放电概率确认（PDpuls）

概要

仕样

脉冲测试部

测试电感范围10μH以上（推荐）
采样速率8 bit / 10 nano-sec. (100MHz)
采样内存512-byte
施加电压500V～5000V（100V档 调节）
测试输入回路电阻分压（5MΩ）

局部放电测试部

微波接收器用窄频平面接收器感应局部放电的电磁波
检测范围建议放置在距离被测物30cm以内
接收器尺寸 / 主机间线长W = 80mm H = 80mm D = 10mm 接收器线长 = 2m

脉冲测试部

  • 测试电感范围
    10μH以上（推荐）
  • 采样速率
    8 bit / 10 nano-sec. (100MHz)
  • 采样内存
    512-byte
  • 施加电压
    500V～5000V（100V档 调节）
  • 测试输入回路
    电阻分压（5MΩ）

局部放电测试部

  • 微波接收器
    用窄频平面接收器感应局部放电的电磁波
  • 检测范围
    建议放置在距离被测物30cm以内
  • 接收器尺寸 / 主机间线长
    W = 80mm H = 80mm D = 10mm 接收器线长 = 2m

共同部分

画面显示 波形显示范围640×480dot　8.4寸TFT彩色液晶
512×256dot
判定方法与标准波形的比较方式
根据波形面积，波形差面积，放电量进行比较判定
局部放电发生电压（PDIV）・熄灭电压（PDEV）的自动测试
局部放电发生，有 无判定 放电等级 发生概率判定 其他
标准波形存储方式本机：196种（14种/14页）　Compact Flash Memory：700种
外部接口并行口I/O（Start, Reset, OK, NG, Busyなど）
RS-232C（测试控制 测试数据输入输出）
打印接口（画面硬拷贝）
Ether Net（可选项）
外形尺寸W = 345mm H = 185mm D = 360mm 重量　約12kg
使用条件0℃～40℃、电源电压：100V～240V ±5%
