임펄스 권선시험기는 권선상태로 있는 것의 전기적 시험을 능률적으로 비파괴로 시행합니다.

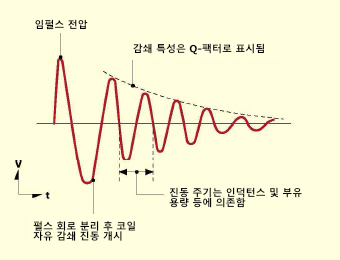

그 원리는 정상제품 (마스터 코일)와 피시험 권선 (샘플 코일)에 같은 임펄스 전류를 흘려 그 과도 파형을 비교하여 양부 판정을 하는 것입니다. 과도파형 즉 코일에 발생하는 감쇠 진동 파형의 의미는 인덕턴스 및 Q이며, 코일의 권수 차이와 레이어쇼트 나, 또한 코어가 있는 경우 그 재질의 차이 등을 동시에 판정 할 수 있습니다. 더 높은 임펄스 전압을 인가하여 코로나 방전의 발생에서 절연 불량도 발견 할 수 있습니다.
즉 제품의 퀄리티에 필요한 대부분의 특성을 매우 빠르게 검사 할 수 있습니다。
1.면적비교（AREA）
임의로 지정된 구간에서 마스터 및 샘플 각각의 면적의 크기를 비교합니다.
그림 1의 예에서는 a-b 구간의 면적을 산출하고,이 크기가 얼마나 다른지를 판정합니다. 판정 기준은 %로 설정하고, 판정 결과가 그 범위밖의 경우를 불량으로 판정합니다. 면적의 크기는 코일에서의 에너지 손실에 거의 비례하여 손실의 크기로 판정하게 됩니다. 예를 들어, 샘플 코일이 레이어쇼트가 되어있는 경우 등 쇼트 부분 손실의 증가가 이 결과에 반영됩니다.
2.파형차 면적비교(DIF-AREA)
임의로 지정된 구간에서 마스터 및 샘플 파형의 다른부분의 면적을 계산합니다.
그림 2의 예에서는 a-b의 구간이 면적을 산출하고, 마스터 면적 (그림 1에 해당)에 대해 어느 정도의 크기인지 판정합니다. 판정 기준은 %로 설정하고, 판정 결과가 그 범위밖의 경우를 불량으로 판정합니다. 파형 차이 면적의 크기는 L 값 및 손실의 크기의 합계로 표현됩니다. 예를 들어, L 값의 변화가 특히 문제가 되는 경우는 이 판정 방법이 유효합니다。
3.코로나양 비교판정（FLUTTERVALUE)
파형의 차이는 거의 무시하고 그림 3과 같은 코로나 방전 등의 고주파 성분의 양을 감지합니다.
임의로 지정한 구간의 파형에 대한 연산에 의한 필터링을 수행하여 코로나 성분을 검출하고, 그 크기로 판정을 합니다. 판정 기준은 정수 값으로 설정하고, 판정 결과가 그 범위밖의 경우를 불량으로 판정합니다。
4.코로나량 비교판정（LAPLACIANVALUE)
Laplacian이라는 것은 화상처리 등으로 피사체의 가장자리 강도의 검출에 사용되는 디지털 필터링 처리방법으로 FLUTTER VALUE 방식에 대해 파형 데이터를 숨겨진 수치의 불연속성 (즉 노이즈)만을 수치화 할 수 있고 정확하고 알기 쉽게 방전성분의 판정을 할 수 있습니다。
5.권선절연파괴전압 시험（ImpulseBreakDown Starting Voltage Test :BD V test）
피시험 대상 제품에 인가전압을 서서히 늘리는 시험을 실시하여 AREA 및 Laplacianl에서 절연 파괴를 판정. 파괴에 이르기 직전의 실제 시험 전압을 피시험 제품의 절연파괴전압으로 표시합니다（図4）
6.목시에 의한 판정
기억되어있는 마스터파형과 샘플파형을 간이적으로 겹쳐서 표시 할 수 있으며,이 화면에서 2 개의 제품의 특성의 차이를 쉽게 알 수 있습니다。
