特点
- 内置过电流保护电路，可进行连续运行下的击穿测试
- 局放传感器（MW-95），可进行连续运行下的 PD 测试 （需另配示波器等显示仪器）
放电检测仪
局部放电检测仪关联
両两极性反复脉冲浪涌电源 IPX-05BP-PDIV
IPX-05PD可连续重复施加高速・高电圧脉冲，适用于模拟脉冲浪涌等实验。 此外，该设备完美对应IEC61934中要求的的局部放电检测的内容。
概要
施加电压－PD特性曲线

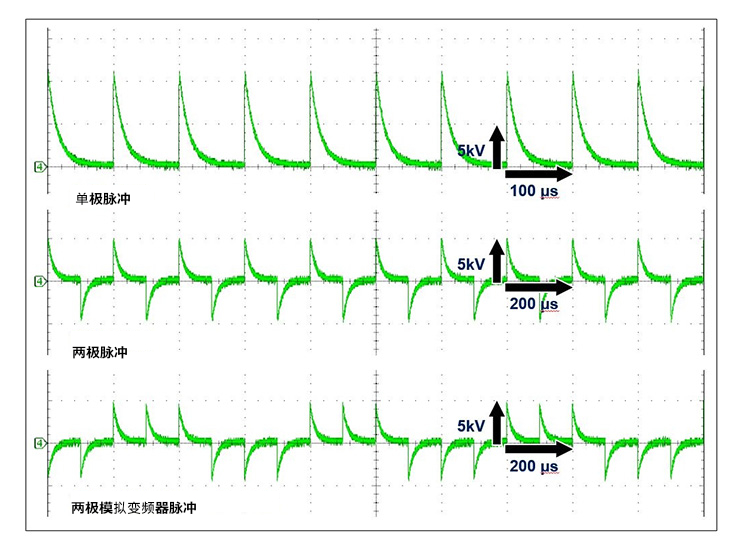

高速脉冲波形
性能
| 输出电压 | 单极 | 0-peak max 5,000V 正/负 共 |
|---|---|---|
| 两极 | peak-peak max 10,000V 正/负 共 | |
| 输出周波数 | 重复输出 1Hz~20KHz ※频率在 10kHz 以上使用时，需办理高频利用设备的设置申请手续 |
|
| 脉冲波形 | 波形上升时间 无负载状态：100nsec以下 ※可根据客户要求做调整 | |
| 负荷容量 | 500pF程度 ※可根据客户要求做调整 | |
| 波形种类 | 脉冲波形/方形波形/模拟变频器波形/短形波形(负荷IEC TS-63263规格要求) | |
| 检测模式 | PDIV检测（单次）/ VT寿命检测（连续） | |
- 输出电压
- 单极0-peak max 5,000V 正/负 共
两极peak-peak max 10,000V 正/负 共
- 输出周波数
- 重复输出 1Hz~20KHz
※频率在 10kHz 以上使用时，需办理高频利用设备的设置申请手续
- 脉冲波形
- 波形上升时间 无负载状态：100nsec以下 ※可根据客户要求做调整
- 负荷容量
- 500pF程度 ※可根据客户要求做调整
- 波形种类
- 脉冲波形/方形波形/模拟变频器波形/短形波形(负荷IEC TS-63263规格要求)
- 检测模式
- PDIV检测（单次）/ VT寿命检测（连续）
●可根据客户需求特别订制脉冲浪涌电源。
