特長
- ４つの試験が一台で実施可能
(1)インパルス試験
(2) 直流抵抗試験
(3) 交流耐圧試験
(4) 絶縁抵抗試験 - 10ＣＨ回路切換器内蔵 自由選択（各ステップの接続極性（Hi,Lo）が任意で設定可能）
- 試験結果の外部出力が可能
- 追加オプション
(1)インパルスＰＤ（部分放電）試験※1
(2)インダクタンス試験※2
(3) 回転方向※2
※1：ＰＤセンサーを追加
※2：指定測定器と連結時
総合試験機
総合試験機
総合巻線試験機 WTS-05
コイルの試験をこの一台で!!
パネル

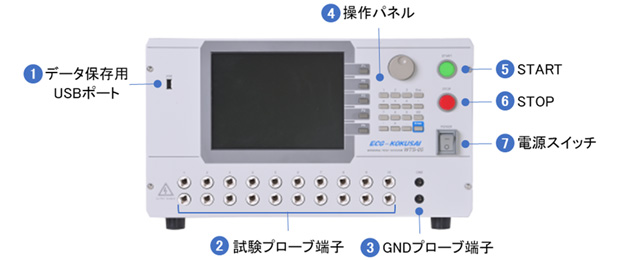

前面パネル

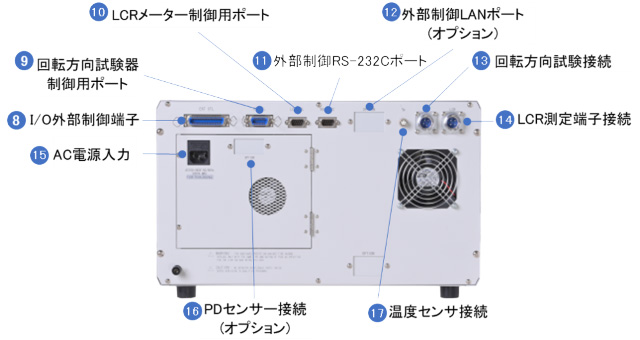

背面パネル
仕様
| インパルス試験 | 印加電圧 | 0.5kV～5.0kV 0.1kVステップ ※1kΩ抵抗負荷において |
|---|---|---|
| 判定方法 | Area、Dif-Area、Flutter又はLaplacian | |
| 試験インダクタンス範囲 | 10µH以上 | |
| 直流抵抗試験 | 測定レンジ | 30mΩ/300mΩ/3Ω/30Ω/300Ω |
| 測定範囲 | 1.000mΩ～350.00Ω | |
| 温度測定範囲 | -19.9～199.9 | |
| 交流耐圧試験 | 試験電圧 | AC0.2kV～5.0kV （50Hz/60Hz） |
| 出力容量 | 100VA（5.0kV、20mA） | |
| 測定範囲 | 上限0.01～20.00mA 下限0.01～19.99mAおよびOFF | |
| 絶縁抵抗試験 | 試験電圧 | DC25V/50V/100V/250V/500V/1000V |
| 測定範囲 | 0.001～9990MΩ | |
| 試験回路 | 切換端子数 10CH | Hi・Loを任意に設定可能 |
| 試験ステップ | 最大100ステップ | |
| 一般 | 外部通信 | RS-232C、I/O |
| 付属品 | AC電源ケーブル1本 試験ケーブル（1.5m）10本 GNDケーブル1本 温度センサ1個 USBメモリ1個 | |
| 寸法・重量 | W430×H245×D485 (mm)・約27.5kg | |
| 電源電圧 | 100V～240V |
- インパルス試験
- 印加電圧0.5kV～5.0kV 0.1kVステップ
※1kΩ抵抗負荷において
判定方法Area、Dif-Area、Flutter又はLaplacian
試験インダクタンス範囲10µH以上
- 直流抵抗試験
- 測定レンジ30mΩ/300mΩ/3Ω/30Ω/300Ω
測定範囲1.000mΩ～350.00Ω
温度測定範囲-19.9～199.9
- 交流耐圧試験
- 試験電圧AC0.2kV～5.0kV （50Hz/60Hz）
出力容量100VA（5.0kV、20mA）
測定範囲上限0.01～20.00mA
下限0.01～19.99mAおよびOFF
- 絶縁抵抗試験
- 試験電圧DC25V/50V/100V/250V/500V/1000V
測定範囲0.001～9990MΩ
- 試験回路
- 切換端子数 10CHHi・Loを任意に設定可能
試験ステップ最大100ステップ
- 一般
- 外部通信RS-232C、I/O
付属品AC電源ケーブル1本 試験ケーブル（1.5m）10本 GNDケーブル1本 温度センサ1個 USBメモリ1個
寸法・重量W430×H245×D485 (mm)・約27.5kg
電源電圧100V～240V
