当社では、新たにQdmp判定（Q Dumping）と呼ばれる試験方法を開発しました。この試験は、波形の「面積」を使ってマスタ波形とテスト波形の違いを比較し、製品の良否を正確に判定する技術です。専門知識がなくても分かりやすく理解いただけるよう、本ページで仕組みをご紹介します。

■ Qdmp判定とは？
Qdmp判定は、測定した波形の一部（判定範囲）について、
・マスタ波形の面積
・テスト波形の面積
をそれぞれ計算し、両者を比較することで良否を判断する方法です。時間軸方向（左右）に多少のズレがあっても、波形そのものの大きさを同じ判定区間で比較できる点が特徴です。

■ 1次ピークがずれても正しく判定できる理由
試験機の仕様上、まれに1次ピークだけ波形の位置がずれることがあります。このズレがあると従来方式では誤判定が発生することがありました。

しかしQdmp判定では、判定区間を自動で補正し、後続の波形が一致していればテスト品を良品として判定できます。

■ マスタ波形とテスト波形の比較例

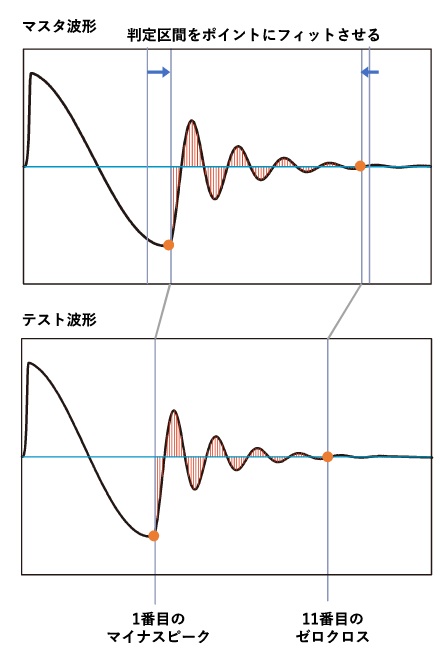

Qdmp判定説明図

上図のように、マスタ波形とテスト波形を比較し、判定区間内の面積の違いから判定を行います。
